产品类别 >> 单色水位表系列
玻璃管液位计
用途
    本液位计适用于化工、石油等工业设备容器上做液位显示。
产品结构
    仪表的上下阀装有法兰接头,与容器连接构成连通器,由玻璃管内直接指示容器内的液位。
    结构形式为“普通型”-D“保温型”-W两种,保温型装有加热或冷却装置。该装置加热时可用蒸汽,蒸汽压力不大于0.6MPa,冷却时可用循环水,这样可以调节介质的流动性能,保温套接管尺寸为G1/4内螺纹。
    在上下阀内装有钢球,当玻璃因意外事故破坏时,钢球在容器内压力的作用下自动密封,防止容器内的介质继续外流。
    在仪表上端针型阀上装有限塞螺钉,可供放气之用,下端针型阀上也装有限塞螺钉,可供放空、取样、排污、清洗。
主要技术数据
1、工作压力: ≤1.0MPa
2、工作温度: ≤200℃
3、针型阀的自动关闭压力: ≥0.2MPa
4、玻璃管的耐热急变温差为:180℃
5、仪表的规格按安装中心距L制定的:
L:500、600、800、1000、1100、1200、1400、1700、2000mm
(注:我司承接特殊规格的定货)

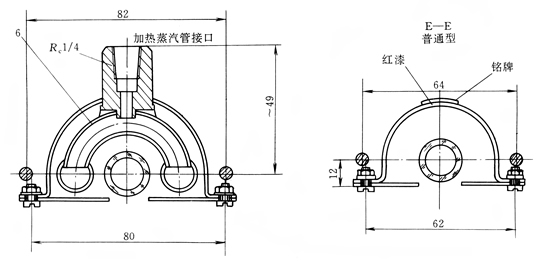

外形尺寸图

结构图

1,5-针型阀;2-左标尺;3-右标尺;4-玻璃管;6-加热管;7-套管
