产品类别 >> 水位计配件系列

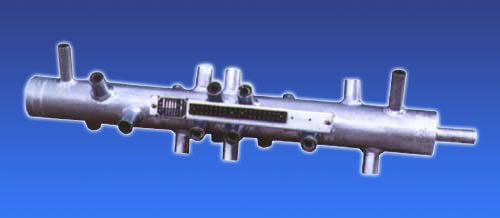

电接点测量筒

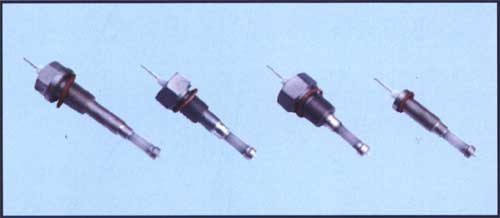

    UDZ-01S、02S、03S型电接点双色水位显示控制装置,主要用子各种汽泡水位的监控及高、低压加热器、除氧器、蒸发器、直流锅炉启动分离器。双水内冷发电机,水筒等的水位测量。本装置由测量筒(一次仪表)。超高纯陶瓷电极及显示仪表(二次仪表)组成,本装置采用热工习惯标志、汽红水绿,双色发光高亮度二极管显示水位,还具有闪光报警、声报警、保护联锁输出等功能。



主要技术参数:

1、仪表命名方法:
    UDZ-01S/19QZ
    产品类型+测量筒+压力+点数+用途+安装方式+二次表+水阻
    注:Q-汽泡G-高加Y—除氧器

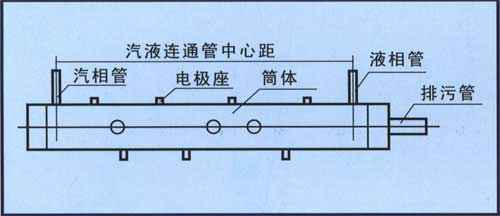

2、测量筒:
(1)压力温度:
    01S-工作压力≤.41MPa  工作温度≤250℃
    02S-工作压力≤15.68MPa工作温度≤350℃
    03S-工作压力≤20.6MPa  工作温度≤400℃
(2)筒体规格:
    D*S* L:
    UDZ-01S-φ83*5*L
    UDZ-02S-φ89*10*L
    UDZ-03S-φ108*18*L

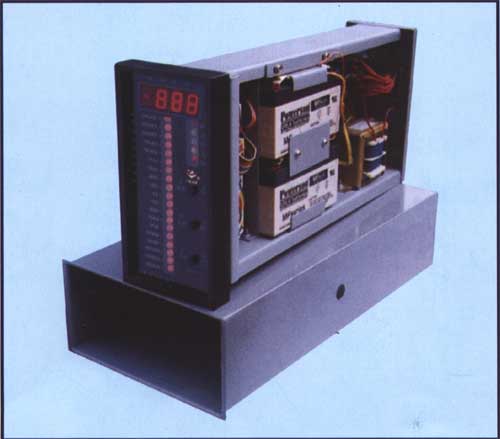

3、二次仪表:
    (1)工作电压:AC220V±10%
    (2)工作时间:连续使用
    (3)外型尺寸:80mm*l60mm*360mm
    (4)开孔尺寸:76+1mm*152+1mm
    (5)重量:3.3kg
    (6)保护触点容量:220VAC3A
4.产品规格:
    中心距440mm—1800mm
    显示点数13点—19点
    显示范围±100mm—±300mmO—1700
    报警点±50





订货需知:

    (1)型号
    (2)测点分布及报警点位置
    (3)连接管中心距
    (4)工作温度
    (5)工作压力
    (6)成套供应或单机供应
    注:本厂供货范围、测量筒(含电极)二次表。若需电缆线、阀门请在合同中说明,另行计价。
